振动盘简介

发布时间:2019-03-21 点击:7098
一、振动盘简介:
       振动盘是一种自动组装或自动加工机械的辅助送料设备。它能把各种产品有序地排列出来,配合自动组装设备将产品各个部位组装起来成为完整的一个产品,或者配合自动加工机械完成对工件的加工。直接取代人工,提高生产效率,减少失误,减少工作占地空间。

二、振动盘设计原理
       振动盘料斗下面有个脉冲电磁铁,可以使料斗作垂直方向振动,由倾斜的弹簧片带动料斗绕其垂直轴做扭摆振动。料斗内零件,由于受到这种振动而沿螺旋轨道上升。在上升的过程中经过一系列轨道的筛选或者姿态变化,零件能够按照组装或者加工的要求呈统一状态自动进入组装或者加工位置。 其工作目的是通过振动将无序工件自动有序定向排列整齐、准确地输送到下道工序 。

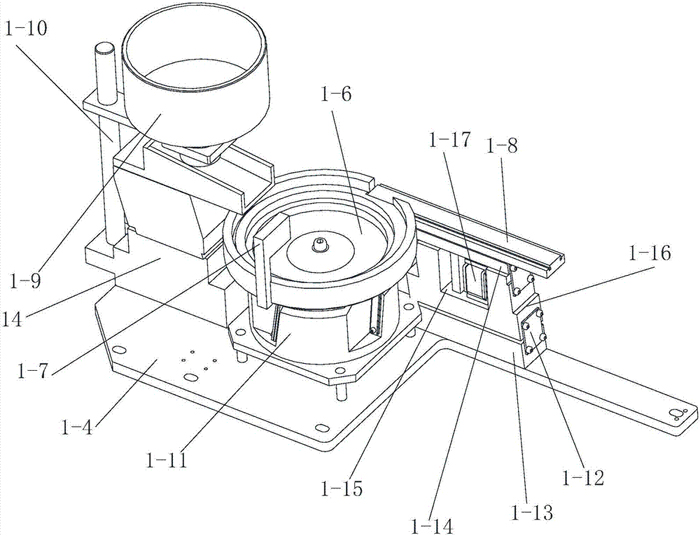

 三、振动盘结构图:

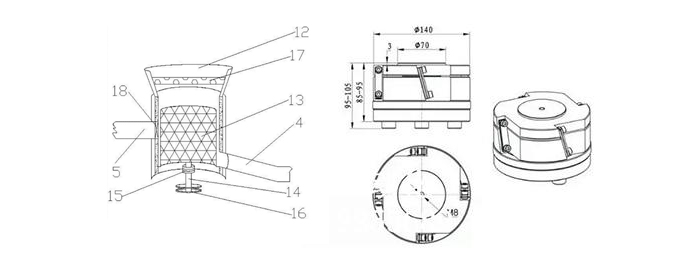

四、振动盘底座结构图:
